Как подключить цифровое пианино к колонкам: разъёмы, кабели и уровни

Цифровое пианино подключают к внешнему звуку кабелем от линейного выхода (LINE OUT, AUX OUT, Output) на вход активной колонки со встроенным усилителем. Если отдельного линейного выхода на панели нет, его роль штатно исполняет гнездо наушников — у Korg B2 и Casio AP-300 так прямо написано в документации. Пассивную акустику подключать напрямую нельзя.

Две схемы панели: что физически есть у восьми моделей

Панель разъёмов цифрового пианино строится по одной из двух схем, и это главная развилка всей темы. Мы свели восемь популярных моделей по официальным спецификациям и руководствам — в таблице видно, что деление проходит не по цене и не по форм-фактору.

Из таблицы вылезают три вещи, которые ломают привычную логику выбора.

Первое: дороже не значит богаче по коммутации. Корпусная YDP-145 стоит выше портативной P-225 и при этом беднее по разъёмам — линейного выхода у неё нет вовсе. Наличие выхода коррелирует не с ценой, а с позиционированием: сцена и студия против «домашней мебели». Подробнее эта развилка разобрана в материале про корпусное или компактное пианино.

Второе: размер гнезда наушников не унифицирован даже внутри одного класса. Yamaha ставит два гнезда 6,3 мм, Casio на PX-S1100 — два по 3,5 мм, Roland и Kawai — по одному каждого размера. Переходник понадобится почти наверняка, но какой именно — зависит от модели. То же касается и подбора самих наушников: об этом — в разборе наушников для цифрового пианино.

Третье: аудиовхода чаще нет, чем есть. В нашей выборке он отсутствует у шести моделей из восьми — у P-225, YDP-145, FP-30X, ES120, PX-S1100 и AP-300. Там, где производитель его убрал, но добавил Bluetooth Audio, беспроводной канал эту роль и забрал: у PX-S1100 внешний источник подключается только по Bluetooth, через комплектный адаптер. Но общим правилом такой размен не стал: у YDP-145 нет ни аудиовхода, ни Bluetooth вообще — ни в аудио-, ни в MIDI-варианте. А там, где проводной вход есть, он бывает мини-джековым: кабель под него нужен свой, не тот же, что на выход.

Почему линейный выход и гнездо наушников — это разные точки тракта

Разница между двумя гнёздами не в форме, а в том, откуда внутри инструмента снимается сигнал. Устроен усилительный тракт в общем случае так: сигнал звукового движка проходит предварительное усиление и обработку, дальше расходится по потребителям. Линейный выход снимается с этого тракта рано — на нём стоит нормированный уровень, рассчитанный на чужой вход. Гнёзда наушников питаются от собственного усилителя, который берёт тот же сигнал и поднимает его до уровня, способного раскачать наушники. То есть между двумя гнёздами стоит лишний каскад усиления, и почти всё различие идёт от него.

Одно это объясняет сразу четыре бытовых наблюдения, которые обычно описывают как отдельные загадки:

• Наушниковый выход обычно слушается регулятора громкости. Мастер-громкость для него — часть тракта, а не настройка «до». Исключения бывают и разбираются ниже.
• Сигнал с него выше по уровню. Это линейный уровень, дополнительно усиленный отдельным усилителем для наушников. Именно поэтому втыкать его в микрофонный вход нельзя — перегрузит.
• Шума на нём больше. Сигнал прошёл лишний каскад усиления, а наушниковые усилители по шумам и искажениям обычно проигрывают линейным.
• Выходной импеданс у него ниже. Само по себе это не проблема: низкий выходной импеданс источника — как раз хорошие условия для многокилоомного линейного входа. Проблема наушникового выхода — в уровне, а не в импедансе.

Числовая рамка есть только у одного производителя. Casio публикует электрические параметры выхода PX-S1100 прямо в спецификации: Output impedance: 600Ω, Output voltage: 1.3V (RMS) MAX. Для наушниковых гнёзд подобных цифр не даёт никто, поэтому конкретных ом для них мы не называем — их просто не существует в документации.

И ещё одно, что стоит держать в голове: джек 6,3 мм на пианино не означает балансный выход. Kawai маркирует свой выход прямым словом «unbalanced», Roland подтверждает небалансность своих через поддержку. Покупать «балансные» кабели ради качества здесь смысла нет — сигнал от этого балансным не станет.

Схема Б: когда отдельного выхода нет и работает гнездо наушников

Отсутствие линейного выхода не означает, что колонки подключить нельзя — производитель сам предусмотрел этот путь. Это не костыль и не хитрость: у Casio подключению к усилителю через PHONES/OUTPUT посвящён отдельный раздел руководства, а официальная инструкция Yamaha «как играть громче через колонку» перечисляет [AUX OUT] и [PHONES/OUTPUT] как два равноправных варианта.

Как это выглядит у трёх моделей:

• Casio AP-300. Гнёзда так и называются — PHONES/OUTPUT, их два, и это «Stereo standard phone jack (TRS phone)», то есть стандартные стерео-гнёзда 6,3 мм, одновременно наушниковые и выходные.
• Korg B2. Спецификация называет гнездо «PHONES (Headphone/ LINE OUT combined use)». Тип разъёма в спецификации не расшифрован, но руководство пользователя его называет: стерео 1/8", то есть 3,5 мм, на задней панели. Вторичные советы «соедини LINE OUT Korg B2 с усилителем кабелем 6,3» неверны дважды: отдельного выхода нет, и размер другой.
• Yamaha YDP-145. Самый неочевидный случай: у корпусной Arius в спецификации поле AUX OUT пустое, а единственное аудиогнездо в перечне терминалов — [PHONES], два стандартных стерео 6,3 мм на нижней поверхности корпуса. Раздела про AUX OUT в мануале нет вовсе. Для владельца это значит буквально следующее: гнездо наушников у YDP-145 — единственный выход наружу, и по умолчанию на него идёт наушниковая обработка (Stereophonic Optimizer включён с завода). Перед подключением колонок её стоит отключить, иначе в комнату уедет эффект, рассчитанный на звук у самых ушей. Разбор самой модели — в статье про Yamaha YDP-145.

Работает эта схема при трёх условиях, и все три производитель проговаривает сам.

Кабель обязан быть стерео. Casio пишет об этом жёстко, и в русском мануале AP-300 формулировка звучит так: «Через стандартный наушниковый штекер (TS) выводится только одна сторона стереосигнала». Нужен именно TRS — трёхконтактный. Причина в конструкции: у TS нет кольцевого контакта, и сигнал, предназначенный для второго канала, просто теряется. На фортепианном тембре это слышно даже не столько как «пропал канал», сколько как обеднение реверберации и сужение образа — звук становится плоским.

Наушниковую обработку надо выключить. Casio требует этого письменно, и в русской версии руководства это выглядит как «При подключении к аудиоаппаратуре или усилителю выставить [Режим «Наушники»] на <Откл.>». В англоязычном мануале то же место — [Headphone Mode] to Off. Иначе во внешние колонки уедет коррекция тембра, рассчитанная на прослушивание в наушниках.

Громкость перед подключением ставится в ноль и поднимается плавно. Уровень такого выхода наушниковый, и на большинстве инструментов он идёт за регулятором громкости. Подключение с выкрученной громкостью — это готовый перегруз входа приёмника.

Здесь же уместен единственный числовой порог безопасности, который по теме вообще существует. Ориентир такой: пока напряжение с наушникового выхода не превышает примерно четырёх вольт, линейному входу приёмника практически ничто не грозит, и наушниковые выходы бытовой техники обычно заметно ниже этого порога. Обратная сторона того же числа: профессиональная аппаратура нередко отдаёт с наушникового выхода больше четырёх вольт, и вот там перегрузить, а то и повредить оборудование, рассчитанное на линейный уровень, вполне реально. Цифровые пианино относятся к первой категории, но проверять это на слух с выкрученной ручкой всё равно не стоит — отсюда и процедура «в ноль, потом плавно вверх».

Что делать с «наушниковой» обработкой звука

Перед подключением к колонкам зайдите в настройки и выключите «наушниковые» эффекты — они есть у всех крупных брендов и там, где производитель дал возможность их отключить, на внешнем звуке они работают против вас. Формулировать это приходится осторожно: расхожее «линейный выход отдаёт чистый сигнал, а наушниковый — обработанный» неверно. Обработка привязана не к типу гнезда, а к настройке, и её отключение — отдельный шаг.

Лучше всего это видно на Kawai ES120. В руководстве написано ровно наоборот ожидаемому: эффекты Phones Type и Spatial Headphone Sound применяются к звуку, выходящему из [LINE OUT]. Kawai тут же объясняет, что делать: обе функции выключаются, а вдобавок под работу через линейный выход стоит отключить Speaker EQ и Speaker On/Off. То есть «наушниковая» обработка по умолчанию уезжает и в линейный выход — и это официальная рекомендация производителя, а не самодеятельность.

У остальных брендов «наушниковая» обработка тоже есть, называется по-разному и ведёт себя не одинаково:

Обратный случай тоже есть: у Casio PX-S1100 эффект Surround, наоборот, не применяется ни к PHONES, ни к LINE OUT — он работает только на встроенные динамики. Проверять надо руководство своей модели: общего правила здесь нет ни в одну сторону. Что вообще делают эти эффекты со звуком, мы разбирали в материале про реверберацию и эффекты.

Куда можно подключать, а куда нельзя

Приёмник должен быть активным — то есть со встроенным усилителем. В мануалах, которые мы разбирали, ключевое слово везде одно и то же: powered, amplified, amplifier — подключения к пассивной акустике напрямую нет ни у одного производителя. Yamaha пишет про AUX OUT: «для подключения внешней аудиотехники, например активных колонок, чтобы играть громче». Roland подписывает свои выходные гнёзда словами «Amplified speakers». Casio в руководстве по подключению показывает на схеме три типа приёмника — вход AUX IN домашнего усилителя, клавишный комбик и гитарный комбик.

Пассивные колонки напрямую подключать нельзя. Иерархия уровней сигнала выглядит так: микрофонный → инструментальный → линейный → уровень мощности. Пианино отдаёт линейный, а пассивной колонке нужен последний — тот, что выходит уже из усилителя мощности. Между ними обязан стоять усилитель. Если усилитель к пассивной акустике всё-таки подбирается, разумный запас — примерно вдвое больше ватт, чем требует колонка, и сравнивать мощности надо честно: RMS с RMS, а не RMS с пиковой.

В микрофонный вход тоже нельзя. Микрофонные уровни намного ниже линейных, и техника, рассчитанная только на микрофон, от линейного сигнала перегрузится. Штатное решение, если гнездо совмещённое (MIC/LINE), — переключатель PAD на входе: он снижает уровень, и искажений не будет. Внешний аналог того же — аттенюатор.

Гитарный комбик — можно, но не нужно. Формально Casio сама показывает такое подключение как допустимое. По тембру это плохая идея: гитарные усилители настроены на середину и широкий спектр клавишных воспроизводят нечисто. Клавишному комбику нужна принципиально более широкая полоса — от глубокого низа до яркого верха. Противоречия здесь нет: производитель говорит «так можно физически», а мы говорим «так хуже звучит».

И трезвая рамка ожиданий. Хорошая внешняя система не сделает инструмент лучше, чем он звучит в качественных наушниках, — она сделает его громче. Если через хорошие наушники звук вас не устраивает, колонки эту задачу не решат.

Гнездо L/MONO: как теряется половина звука

Гнездо L/MONO — не «левый канал», а переключаемое гнездо, и путаница вокруг него стоит людям половины инструмента. Casio описывает поведение явно: LINE OUT R отдаёт правый канал, L/MONO — левый, но подключение только к L/MONO даёт на нём смесь обоих каналов. Yamaha делает ту же логику явной прямо в названии гнезда: [L/L+R] — «левый / левый плюс правый».

Отсюда простое правило: тянете один кабель — тяните его в L/MONO. Один кабель в гнездо R — это потерянный левый канал целиком, а на фортепианном тембре по панораме там живёт вся левая половина клавиатуры.

Y-кабель: два разных способа всё испортить

Дешёвый Y-переходник ломает подключение двумя совершенно разными способами, и путать их нельзя — последствия несопоставимы.

Первый механизм — про риск повредить выходные каскады инструмента. Суммировать каналы в моно нужно либо штатным гнездом L/MONO, где сумму делает сам инструмент, либо переходником с резисторной схемой внутри — но не куском провода, замыкающим два выхода.

Второй механизм — про полное пропадание звука при формально исправной технике. Yamaha предупреждает об этом отдельно: стереовыход клавишных, заведённый через Y-кабель в моно-канал, даёт взаимное погашение L и R, и звука не слышно вообще.

Есть и третья ловушка, про которую узнают уже после покупки: для честного разведения «стереогнездо → два моно-входа» нужен не обычный Y-шнур, а инсертный кабель — у него конец и общий провод разведены на один штекер, а кольцо и общий — на другой. Выглядит он точно так же.

Кабель под каждый случай

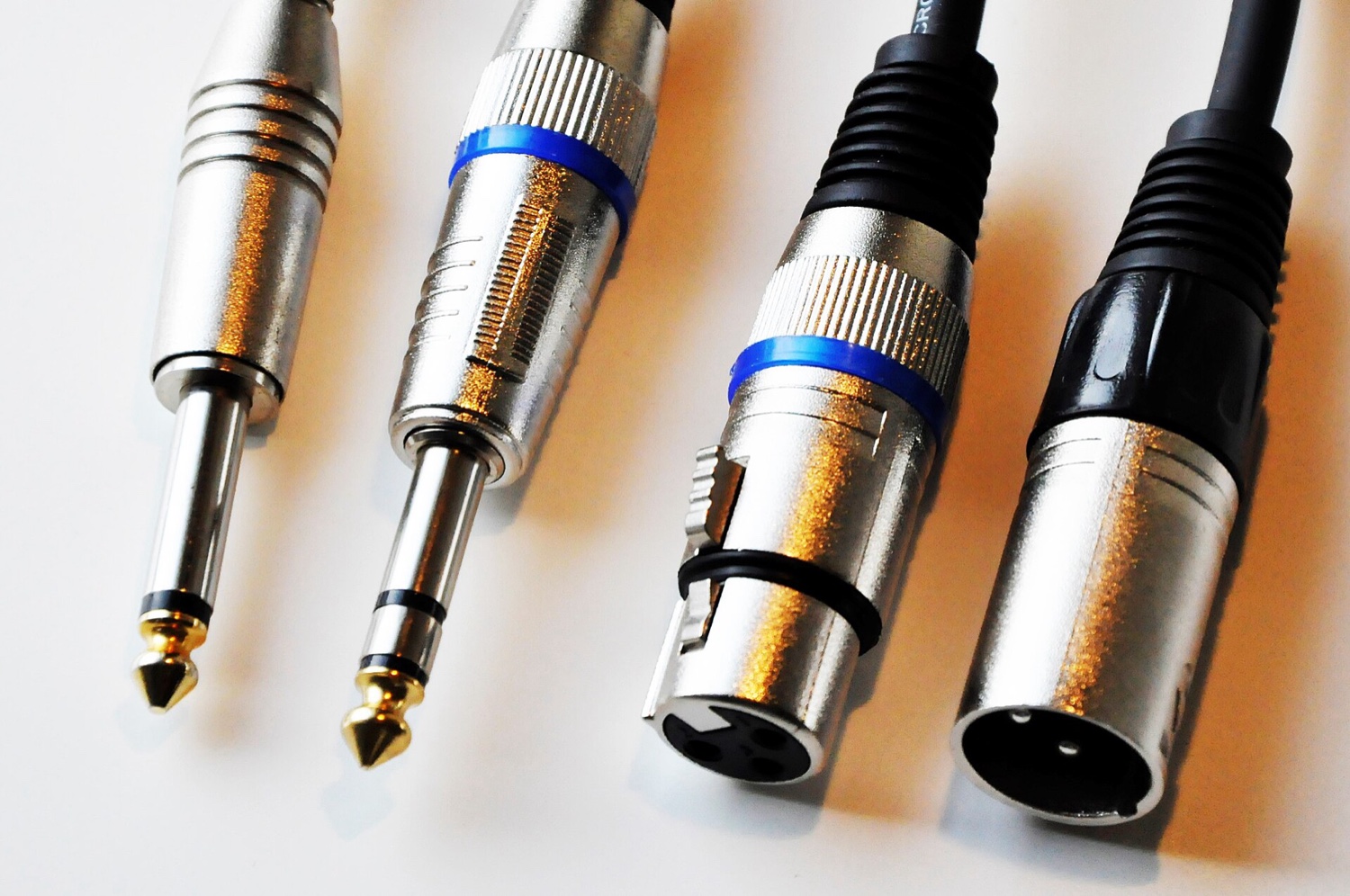

Кабели в комплект инструмента не входят — это отдельно оговаривают и Casio, и Roland. Что именно покупать, зависит от гнёзд с обеих сторон.

Две вещи, на которых спотыкаются чаще всего.

Спикерный кабель и линейный выглядят одинаково. Кабель для пассивных колонок не экранирован в принципе, но внешне и по разъёмам он неотличим от обычного джекового. Перепутать легко, а последствия варьируются от «нет звука» до реальной опасности. К активной колонке идёт микрофонный или линейный кабель, спикерный — только между усилителем мощности и пассивной колонкой.

Кабель со встроенным резистором убивает громкость. Yamaha в своей инструкции по подключению колонок отдельно советует выбирать «кабель с минимальным сопротивлением»: кабель с высоким сопротивлением просто снижает уровень. Под это описание попадают шнуры-аттенюаторы, которые нередко продаются как «кабель для подключения к музыкальному центру».

Сопутствующая мелочь: RCA — это не то же самое, что джек 6,3 мм, хотя в объявлениях их путают регулярно. И RCA всегда небалансный, вариантов тут нет. Что ещё стоит купить к инструменту сразу — в материале про стойку и аксессуары.

Уровни сигнала: почему «подключил, а тихо»

Тихий звук в колонках после правильного подключения — это норма, а не поломка. Клавишные обычно отдают на 10–20 дБ ниже стандартного линейного номинала, и лечится это гейном на приёмнике, а не выкручиванием пианино в максимум. Выкрученное в максимум пианино скорее даст искажения, чем громкость.

Сами линейные номиналы стоит знать, потому что их два и они разные:

• бытовой — −10 dBV, это примерно 0,316 В, небалансный;
• профессиональный — +4 dBu, это примерно 1,228 В, балансный.

Разницу между ними обычно называют «14 дБ», и это верно только как разница ярлыков: dBu отсчитывается от 0,775 В, а dBV — от 1 В, то есть шкалы разные. Реальное отношение напряжений даёт 11,8 дБ. Обе цифры корректны, просто отвечают на разные вопросы, и писать «разница 14 дБ» без этой оговорки — распространённая неточность.

На фоне этих чисел заявленные Casio для PX-S1100 «1,3 В RMS максимум» выглядят сопоставимо с профессиональным уровнем — но это именно максимум, а не номинал, и в обычной игре выход отдаёт заметно меньше.

Практический вывод простой: согласование уровней делается на приёмнике. Если колонка или усилитель имеет регулятор входного гейна — работайте им. Если сигнал, наоборот, слишком горячий и вход перегружается, средство тоже есть, и оно называется PAD — аттенюатор на входе.

Динамики: заглушатся или нет

Ответ зависит от модели, и общего правила здесь не существует — даже внутри одного бренда поведение разное.

Что подтверждено по конкретным моделям:

• Гнездо наушников почти всегда глушит динамики. Это заводское поведение у Yamaha, Roland и остальных. У Roland FP-30X оно называется Speaker Auto Mute и отключается: можно заставить звучать одновременно и наушники, и динамики.

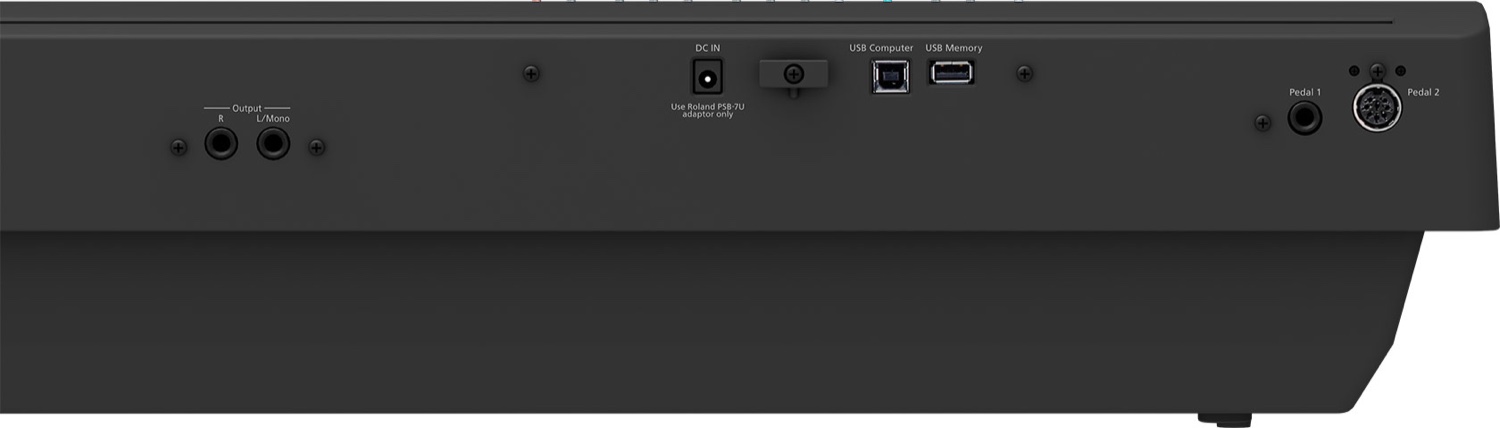

• У Roland FP-30X линейный выход динамики не глушит. Настройка Speaker Switch имеет три положения: Off — звук идёт только в выходные гнёзда, что удобно на сцене; Stand (по умолчанию) и Desk — звук идёт и в динамики, и в выходы, различаются они подстройкой под установку на стойке или на столе. Наушники при этом глушат динамики в любом положении Speaker Switch — но лишь пока включён Speaker Auto Mute: если его выключить, динамики продолжат звучать даже при Speaker Switch в положении Off.
• У других моделей Roland линейный выход динамики глушит. У DR-01S подключение кабеля в LINE OUT выключает встроенную акустику. То есть даже внутри одного бренда правило не переносится.
• У Casio AP-300 динамики можно оставить включёнными. Настройка [Speaker Out] в положении On заставляет динамики звучать, даже когда в PHONES/OUTPUT вставлен штекер.
• У Yamaha YDP-145 три состояния настройки Speaker. Off — динамики молчат всегда; On — звучат всегда, независимо от подключённых наушников; Normal (по умолчанию) — звучат только когда наушники не подключены.

Отдельно про самую массовую панику. Если звук из динамиков пропал и не возвращается, первым делом проверьте гнездо наушников на предмет забытого переходника. Yamaha пишет об этом в мануале дважды — в разделе про наушники и в разделе поиска неисправностей: оставленный в гнезде адаптер 3,5→6,3 держит инструмент в режиме наушников, и динамики молчат.

Второй вариант той же жалобы — сработавшая защита. Kawai честно предупреждает, что защитная схема усилителя при некоторых обстоятельствах может остановить вывод звука, и лечится это перезапуском инструмента, который защиту сбрасывает.

Порядок включения и борьба с перегрузом

Три правила коммутации формулируют почти дословно одинаково все крупные производители, так что это можно считать отраслевым консенсусом:

1. Выключите питание всего и убавьте громкость в ноль до подключения. Roland объясняет это предотвращением сбоя и выхода техники из строя, Kawai пишет ещё прямее: устройства могут быть повреждены, если соединять их при включённом питании. Yamaha поднимает ставку до «электрического удара или повреждения компонентов». 2. Включайте питание в порядке «сначала пианино, потом внешнее устройство». Если в цепи есть микшер, порядок такой: инструмент → микшер → колонка. Выключение — в обратном порядке. Дело не только в пианино: подключение при включённом питании грозит колонке щелчком и повреждением. 3. При искажении в колонках убавляйте громкость на пианино, а не на колонках. Так пишут и Roland, и Casio. Логика та же, что с уровнями: перегруз возникает на входе приёмника, и убирать его надо на источнике.

Отдельно про параметр, о котором почти никто не знает и который объясняет странный разнобой в советах. У Yamaha P-225 уровень AUX OUT переключается между двумя режимами. Variable — уровень выхода идёт за регулятором громкости инструмента. Fixed — уровень постоянный: слайдер [VOLUME], как пишет Yamaha, не влияет ни на громкость внешней колонки, ни на громкость наушников, и крутить её приходится на внешнем устройстве. Переключается это удержанием кнопок [METRONOME] и [RHYTHM] с нажатием клавиши A5 (Variable) или A♯5 (Fixed); заводское положение — Variable, и настройка сохраняется в резервной памяти.

Заодно этот же параметр закрывает популярное заблуждение, что наушниковый выход в принципе не может не слушаться регулятора: у P-225 в режиме Fixed регулятор перестаёт действовать и на наушники тоже.

Отсюда честный ответ на вопрос «зависит ли линейный выход от громкости»: универсального ответа нет. У Yamaha это настройка. У Kawai ES120 зависимость прописана прямо: слайдер [MASTER VOLUME] управляет громкостью встроенных динамиков, наушников и разъёмов LINE OUT. Исторически чаще встречался фиксированный уровень, сейчас — зависимый. Проверять надо по руководству своего инструмента, а не по чужому опыту.

Гул, фон и петля по земле

Гул на 50 Гц во внешних колонках чаще всего означает петлю по земле — ситуацию, когда два соединённых аудиокабелем устройства заземлены через розетки с чуть разным потенциалом, и разница гонит ток по экрану кабеля. Небалансное соединение особенно уязвимо: в нём напряжение сигнала отсчитывается относительно опорной земли, и шумовой ток попадает прямо в сигнал.

Что реально помогает, по возрастанию усилий:

• Питать всю связку от одной розетки или одного удлинителя. Разводка «звездой», а не гирляндой, — самая дешёвая мера и часто достаточная.
• Укоротить трассу. Точной предельной длины никто из производителей не называет, оценки расходятся вдвое — от трёх метров до пяти. Ориентир честнее давать так: на дистанции порядка нескольких метров небалансного соединения обычно хватает, дальше растут риски.
• Поставить DI-box. Трансформатор даёт гальваническую развязку и заодно полную защиту от фантомного питания — а фантом действительно способен разрушить выходные каскады клавишных. Переключатель Ground Lift на DI как раз и предназначен для разрыва петли; его стоит пробовать в обоих положениях, потому что иногда он ухудшает подавление помех.
• Проверить блок питания инструмента. Бытовая причина, о которой не думают: гул на выходе бывает от неисправной сетевой части самого пианино и пропадает при замене блока. Это проверяется бесплатно и до всяких DI.

DI нужен не всегда: если у инструмента есть балансный выход, к микшеру его иногда подключают напрямую. Но у бытовых цифровых пианино выход небалансный, так что при длинных трассах DI — рабочее решение.

🔴 Одна вещь, которую делать нельзя ни при каких обстоятельствах: отключать защитное заземление сети. «Отломить третий контакт вилки», поставить переходник без земли, «поднять землю» — эти советы ходят по форумам, и на попытках так избавиться от гула люди погибали. Ground Lift на DI-боксе — это разрыв сигнальной земли между устройствами, совершенно другая вещь. Путать их смертельно опасно.

Если колонки шипят

Шипение активных мониторов лечится гейн-стейджингом, а не громкостью пианино. Механика простая: шум мониторов задаётся их собственным входным усилением, и если убавить гейн на самих мониторах, подняв взамен уровень источника, шипение падает примерно на 10 дБ при той же громкости в комнате.

Единого мнения о том, насколько это вообще проблема, нет: на разумной дистанции прослушивания и при разумном гейне собственный шум мониторов многие просто не замечают. Но если он вам мешает — крутить надо гейн приёмника вниз, а не громкость инструмента вверх.

USB как альтернатива аналоговому выходу

Часть современных инструментов умеет отдавать звук в компьютер по USB, и тогда аналоговый выход для записи вообще не нужен. Это исключение, а не норма: обычно USB-порт цифрового пианино передаёт только MIDI-данные.

Из моделей нашей таблицы аудио по USB подтверждено у двух: у Roland FP-30X порт USB Computer официально описан как поддерживающий «USB MIDI/AUDIO», у Yamaha P-225 разъём USB TO HOST передаёт «и MIDI, и аудиоданные». Практический смысл: пианино соединяется с компьютером одним кабелем и пишет цифровой сигнал прямо в звуковой редактор — без внешней звуковой карты, без аналоговых кабелей и без потерь на лишнем преобразовании.

Ограничения тоже стоит знать: Yamaha требует кабель короче трёх метров и предупреждает, что кабели USB 3.0 не работают.

Сама передача нот, игра через виртуальные инструменты и запись в секвенсор — соседняя тема, она разобрана в материале про подключение по MIDI.
