Устройство цифрового пианино: из чего оно состоит

Цифровое пианино устроено как цепочка из шести узлов, по которой идёт сигнал от пальца до звука: клавиша с механикой → сенсоры → тон-генератор → процессор эффектов → усилитель → динамики. Струн внутри нет. Механика лишь имитирует вес рояльной клавиши, а звук целиком рождает электроника — по сути это специализированный компьютер с клавиатурой и колонками.

Как устроено цифровое пианино: путь сигнала

Проще всего понять устройство, если пройти по пути сигнала — от пальца до колонки. Каждый узел получает данные от предыдущего и передаёт дальше, а на выходе получается звук. Вот вся цепочка одним взглядом, дальше разберём каждое звено по отдельности.

Дополнительно к этой основной линии идут разъёмы (наушники, USB-MIDI, педаль), педали и корпус с питанием — они не создают звук, но определяют, как инструментом пользоваться. О них тоже ниже.

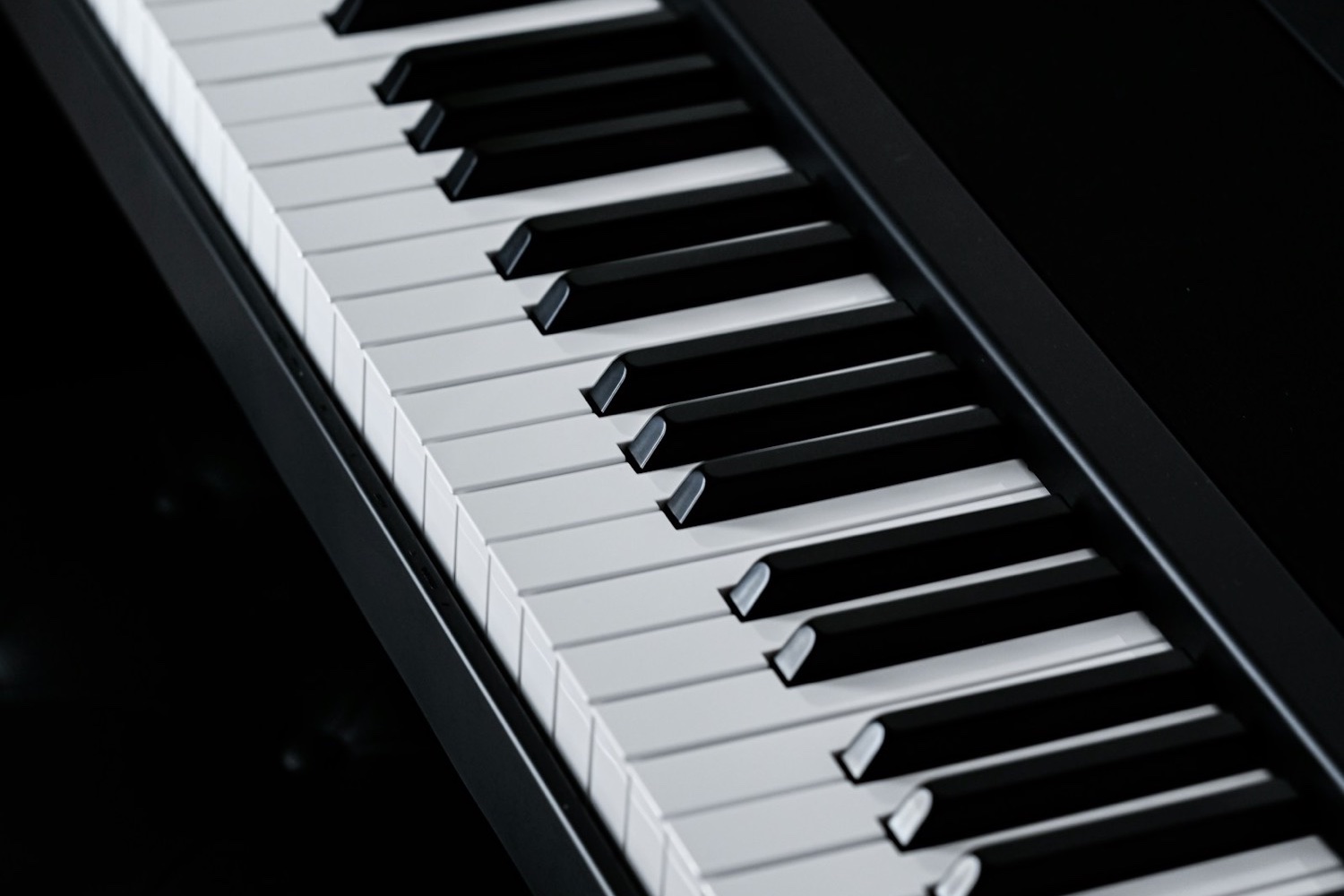

1. Клавиатура и механика: за что отвечает

Механика цифрового пианино отвечает за то, как клавиша ощущается под пальцем — за её вес, сопротивление и отдачу, — но сам звук она не создаёт. Это первая и самая частая путаница у новичков: «как пианино играет на слух» и «как оно ощущается в руке» — два разных узла, и отвечают за них разные детали.

Настоящую рояльную механику в цифру почти не ставят (исключение — гибриды). Вместо неё делают симуляцию: под клавишей или над ней стоит грузик, который поднимается при нажатии и возвращает клавишу назад, воссоздавая вес и инерцию акустической клавиши. Так выходит компактнее, легче и надёжнее — настоящая рояльная механика заняла бы много места, много весила бы и требовала обслуживания. У части моделей внутри есть и молоточки, но, в отличие от акустики, они ни по чему не бьют — их задача передать динамику касания и дать отклик ближе к живому инструменту.

Насколько тяжело должна ходить клавиша и какие бывают ступени тяжести — тема отдельная. Мы подробно разложили её в статьях про молоточковую механику и взвешенную клавиатуру, а промежуточный вариант — в материале про полувзвешенную клавиатуру. Отдельная тонкость дорогих механик — эффект escapement, лёгкий уступ на середине хода, знакомый по рояльной клавише.

2. Сенсоры: что они на самом деле измеряют

Сенсоры под клавишей измеряют скорость её движения, а не силу нажатия — и это принципиально. Чем быстрее вы продавили клавишу, тем громче звучит нота. «Давить сильнее» бессмысленно: электроника не чувствует давления, она засекает, за какое время клавиша прошла свой ход.

Работает это так: под клавишей стоят как минимум два сенсора — вверху и внизу хода. Электроника замеряет время между их срабатыванием и пересчитывает его в громкость (в терминах MIDI — velocity). Базово сенсоров два. Третий, в середине хода, добавляют в клавиатурах повыше: он позволяет повторно взять ноту до того, как клавиша полностью вернулась вверх, — то есть играть быстрые повторы одной ноты, как на рояле.

От качества сенсоров напрямую зависит выразительность. Дешёвые клавиатуры устойчиво различают лишь 3–4 «полосы» громкости — играя, вы будете слышать ступеньки вместо плавного нарастания. Хорошие механики (с несколькими или оптическими сенсорами) различают более 1000 градаций касания. Это один из тех узлов, за который реально доплачиваете, переходя из бюджета в средний сегмент, — а на витрине он почти не заметен.

3. Тон-генератор: как рождается звук

Тон-генератор — это узел, который создаёт сам звук ноты, и работает он одним из двух способов: сэмплирование (проигрывание заранее записанных нот живого рояля) или моделирование (синтез звука алгоритмом в реальном времени). Именно здесь рождается тембр, который вы слышите, — не в клавише и не в динамике.

Подавляющее большинство цифровых пианино — сэмплерные. Их движок хранит записи настоящего рояля и проигрывает нужную при нажатии клавиши. Чистое моделирование, где звук синтезируется «с нуля» без записей, — фирменная черта Roland. Многие современные движки гибридны: берут сэмпл как основу и досинтезируют то, что тяжело записать, — резонансы корпуса и струн. Ни один подход не лучше другого безусловно: сэмплы дают «фотографично» точный тембр конкретного рояля, моделирование — живую реакцию и практически неограниченную полифонию. Выбор вкусовой.

Здесь же прячется параметр полифонии — сколько нот инструмент может звучать одновременно, не «съедая» ранее взятые. Как именно устроены оба движка, чем они отличаются на слух и сколько голосов вам реально нужно — в статьях как работает звук цифрового пианино и что такое полифония. Здесь же сведём разницу подходов в одну таблицу.

4. Процессор эффектов: что добавляет цифра

Процессор эффектов достраивает звук после тон-генератора — добавляет реверберацию, имитацию акустики зала и резонансы (корпусный, струнный, демпферный). Часть тембра рождается именно тут, а не в исходном сэмпле, — поэтому узел не декоративный.

Смысл прост: живой рояль звучит не «насухо». Струны отзываются друг на друга, корпус резонирует, звук отражается от стен помещения. Сэмпл записывает одну ноту в отрыве от этого контекста, а эффект-процессор возвращает недостающее — досинтезирует резонансы при игре аккордами и «сажает» звук в виртуальное пространство (реверб, эффект зала). Плюс сюда обычно входит эквалайзер, подстраивающий общий баланс. Отдельной глубокой статьи этот узел не требует — важно понимать, что «объём» и «воздух» в звуке дорогого инструмента во многом заслуга именно эффектов.

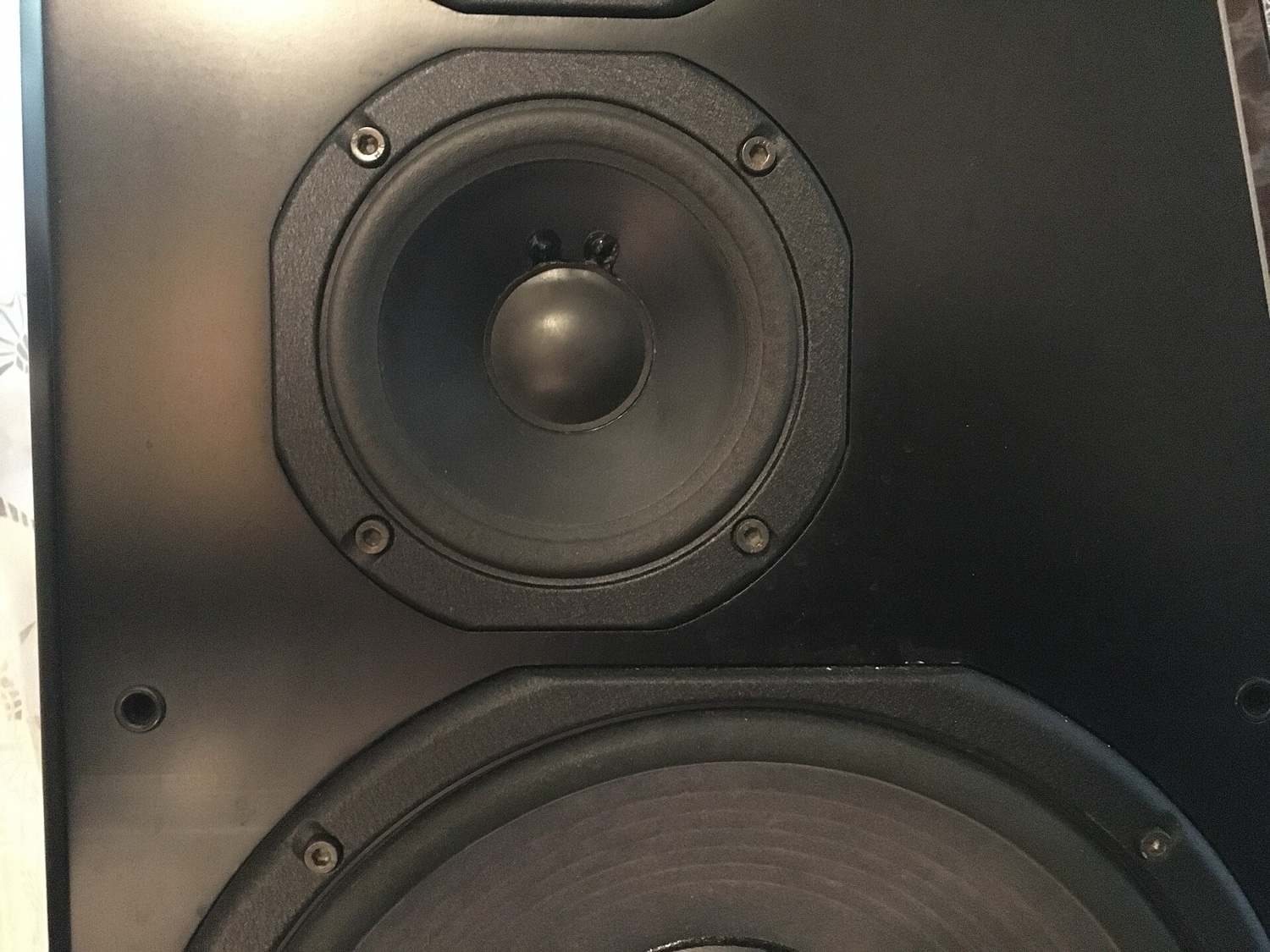

5. Усилитель и динамики: почему ватты — не главное

Усилитель и динамики — финальный узел, и на слух он решает больше, чем кажется. Ключевое правило: ватты отвечают за громкость, а не за качество. Больше мощность — просто громче; реалистичность же определяют верность (fidelity) и число динамиков, потому что рояль покрывает огромный диапазон частот, и его надо честно воспроизвести от глубокого баса до звонкого верха.

Дешёвые модели обычно ставят 2 динамика — на них бас и верх «мутнеют», сливаются. Средний и верхний сегмент дают 4–6 динамиков: они разводят частоты, добавляют ширину и деталь. И вот что важно понять про сценарий: разница между 2 и 4–6 динамиками слышна сильнее всего на тихой громкости, а не на громкой. А дома играют именно тихо. Поэтому «дешёвый звук» вылезает не когда вы выкручиваете громкость на максимум, а ровно наоборот — на спокойной вечерней игре, когда бюджетная акустика теряет полутона. Качество и число динамиков влияют не только на тембр, но и на воспринимаемую отзывчивость: инструмент кажется «живее».

6. Разъёмы: чем пианино соединяется с миром

Типовой набор разъёмов у цифрового пианино — гнездо (или два) для наушников, USB-порт для связи с компьютером и планшетом, гнездо для педали, а у моделей побольше — линейные вход и выход. Этот узел не влияет на звук напрямую, зато определяет, как вы будете инструмент использовать.

Два разъёма для наушников удобны, когда играют вдвоём — ученик и педагог; какие наушники брать и почему гнёзда бывают разного размера, разобрано в статье про наушники для цифрового пианино. USB-порт чаще всего работает в режиме MIDI: через него пианино общается с обучающими приложениями, программами записи и нотным софтом. Как это подключить и что такое MIDI по шагам — в материале про подключение по USB и MIDI.

7. Педали: сустейн и полный блок

Педаль подключается к отдельному разъёму и управляет затуханием звука — как на акустическом рояле. В минимальной комплектации это одна съёмная педаль сустейна (правая, продлевает звучание); в корпусных моделях ставят полный блок из трёх педалей на раме.

Тут есть тонкость, которая всплывает уже дома: дешёвая педаль-«кнопка» из комплекта работает в режиме вкл/выкл, а хорошая педаль поддерживает полунажатие — плавную дозировку затухания, без которой не сыграть многое из классики. Какие бывают педали, чем отличаются три педали блока и когда стоит докупить нормальную — в статье про педали цифрового пианино.

8. Корпус и питание: портатив или мебель

Корпус не создаёт звук, но задаёт формат инструмента: цифровые пианино делятся на компактные (портативные, «сценические») и корпусные (домашние, на собственной раме с блоком педалей). От этого зависят вес, габариты и то, как инструмент впишется в квартиру.

Компактная модель — это, по сути, «пианино без ножек»: её можно убрать, увезти, поставить на любую стойку, весит она обычно 10–12 кг. Корпусная — уже предмет мебели: стоит на месте, но даёт устойчивость, встроенный блок педалей и часто более серьёзную акустику. Что выбрать под свою ситуацию — в разборе корпусное или компактное, а конкретные цифры массы и размеров — в статье про вес и габариты.

На что смотреть по узлам при покупке

Если свести устройство к практике, за деньги в первую очередь отвечают три узла — механика, сенсоры и акустика. Именно они делают разницу между бюджетом и средним сегментом, и именно их сложнее всего оценить на витрине.

Как эти узлы раскладываются по ценам и что реально даёт каждая доплата — в гайде сколько стоит цифровое пианино. А почему у полноразмерного инструмента именно 88 клавиш — в статье про 88 клавиш.
